LNK系列電容器同步投切開關
概 述
LNK系列低壓智能同步開關使機械開關的接點準確地在需要的時刻閉合或斷開。在開關接點兩端電壓為零時閉合，實現電容器的無涌流投入；在電流為零時斷開，實現開關接點的無電弧分?jǐn)唷?/span>具有抗干擾、防雷擊和電源缺相的保護功能；具有很高的性價比，勿需加裝散熱器。適用于動態切換電容器，也可用于電動機制起動控制和電阻性負載的切換。
型號命名
功能特點
開關動作:零電壓時合閘,零電流時分閘。
自動搜索最佳投入點,響應迅速，響應時間:<100ms。
電源電壓缺相或無負載時閉鎖輸出,缺相指示燈亮。
技術參數
|
類型 |
技術指標 |
|
技術參數 |
工作電壓：AC 380V/220V±20% 工作電流：32A、43A、63A 工作頻率：50Hz±5% |
|
控制參數 |
控制容量：△≤30kvar Y≤3×10kvar 控制信號：DC 12V ，≤30mA 響應時間：≤100ms 報警輸出：過電壓(460V)或低壓電(300V)封鎖輸出，報警燈亮 |
|
使用條件 |
空氣溫度：-25℃~+65℃ 大氣條件：≤ 25℃時,空氣濕度不超過90% 海拔高度：≤2000m 環境條件：不結露，無腐蝕性氣體、無導電塵埃場所 |

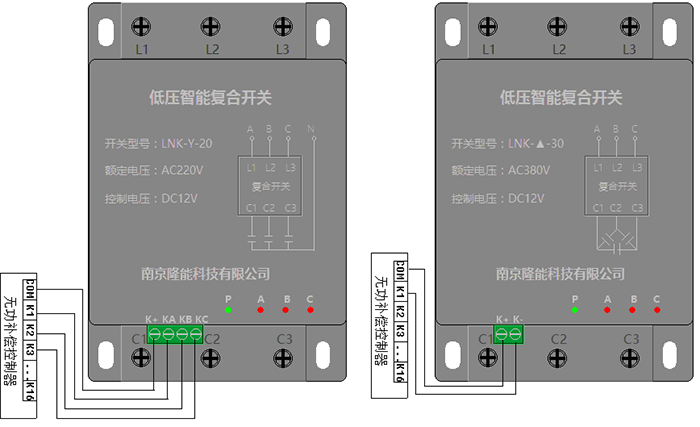

電氣接線圖

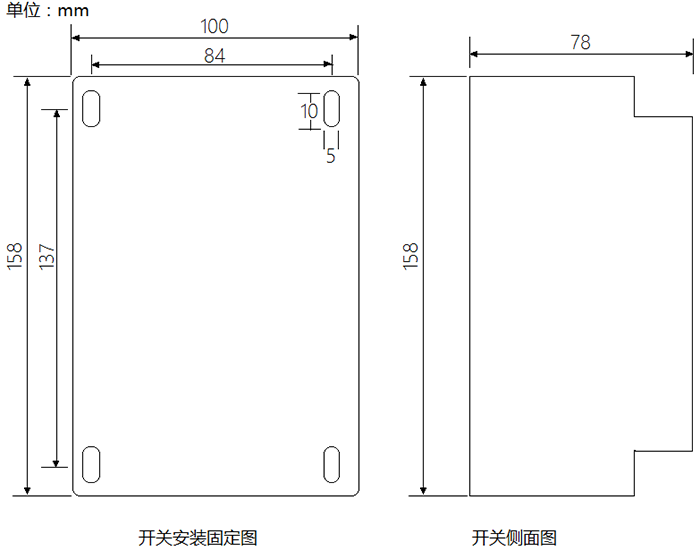

安裝尺寸
